撇水器,又称滗水器,是循环式活性污泥法SBR工艺及CASS等变异工艺的重要设备。SBR、CASS等工艺都采用周期排水,排水时池中的水位是变化的,为保证排水时不会扰动池中各水层,使排出上清液始终位于超上层,这就要求使用一种能随水位变化而调节的出水堰,即撇水器。
我公司所产撇水器分为JMP旋转式撇水器和FD浮筒式撇水器。JMP旋转式撇水器使用于处理量大于100m3/h场合。而FD浮筒式撇水器使用于处理量小于150m3/h的小型循环式活性污泥处理系统。
型号意义
特点
1. JMP撇水器电控系统可以实现中央控制室自动控制和现场自动与手动控制两种控制方式;
2. JMP撇水器可以在工作过程中实现自动变速;
3. JMP撇水器撇水时运动速度是返回速度的若干分之一(可调范围大);
4. JMP撇水器确保进入出水堰的水流呈层流状态,其下降速度使出水量保持衡定;
5. FD浮筒式撇水器结构简单,操作方便,价格低廉;
构造及工程过程

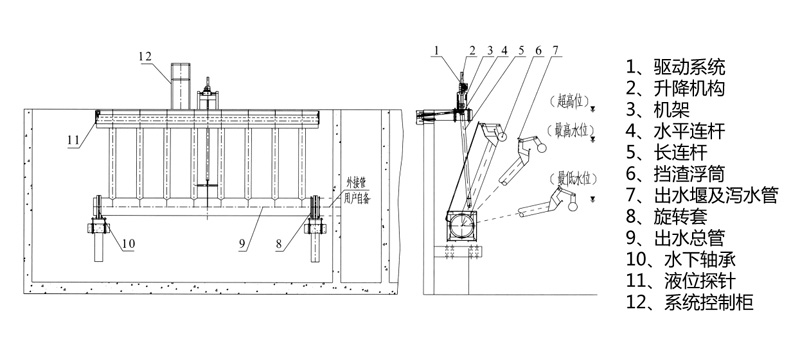

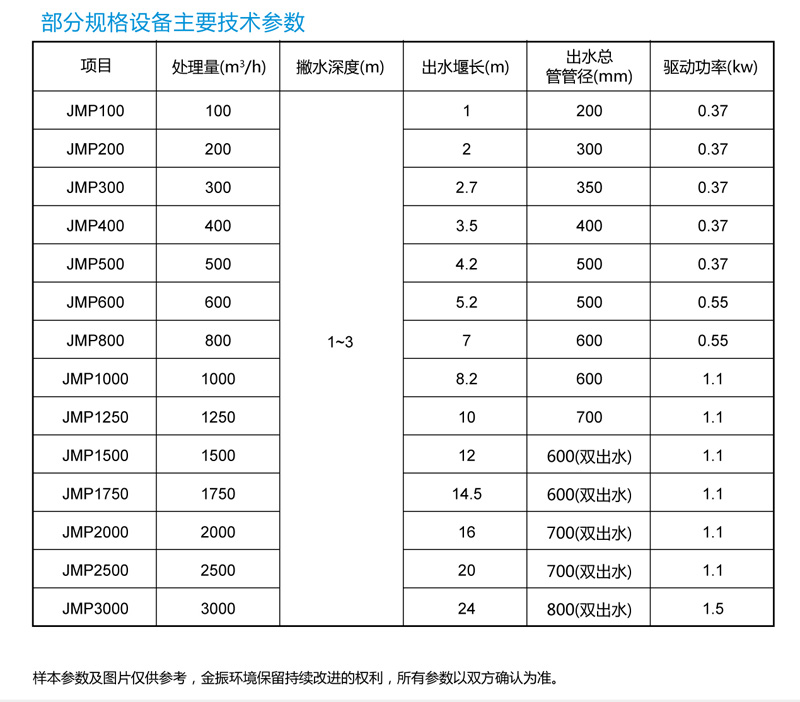

JMP旋转式撇水器由机架、驱动机构、升降机构、连杆、挡渣浮筒、出水堰、下降泻水管、出水总管、水下轴承、出水旋转套、行程控制机构、电控柜等部件组成。设备外形见图1、图2,技术参数见表1。

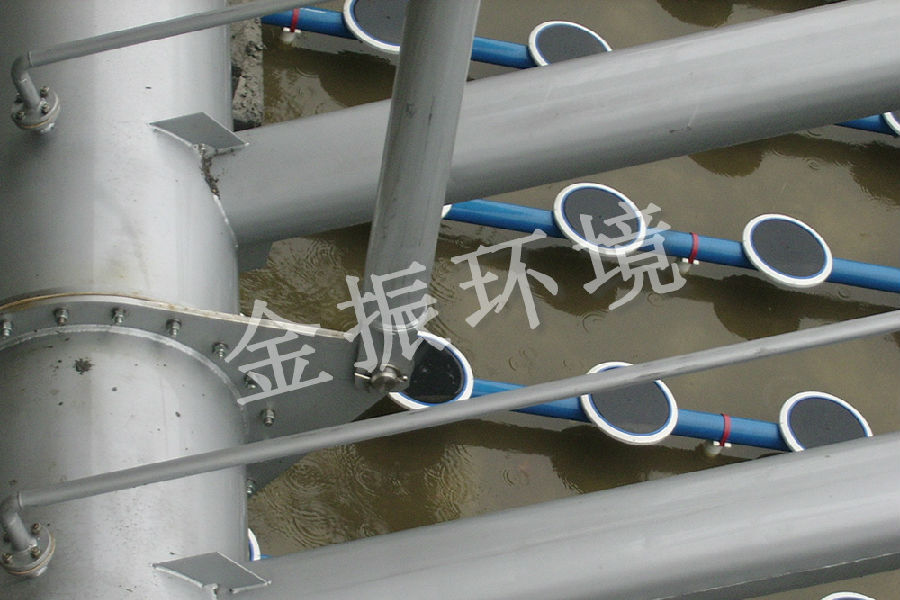

设备运行时通过驱动装置和四连杆机构将丝杆的直线升、降运动转化成出水堰及排水支管的旋转运动,以撇除上清液,与此同时液面随之同步下降。浮筒挡渣装置在堰口前方的水上、水下和两侧行成一个无浮渣的出水区域,浮筒飘浮于水面可以自动调节与堰口之间的距离。
FD浮筒式撇水器由浮筒、导水口、滑杆架、出水软管、出水竹节法兰等部件组成,不需要动力。在曝气和沉淀阶段,撇水器浮于水面,处以待机状态,其外棑软管中所积清水形成水封,避免脏水进入外棑管。撇水开始,电动阀门打开,池中的上清夜被排除。随着水位的下降,浮筒在支架的导杆中徐徐向下滑动。当水位降到超低水位时,关闭电动阀门,排水结束。设备外形见图3,技术参数见表2。
